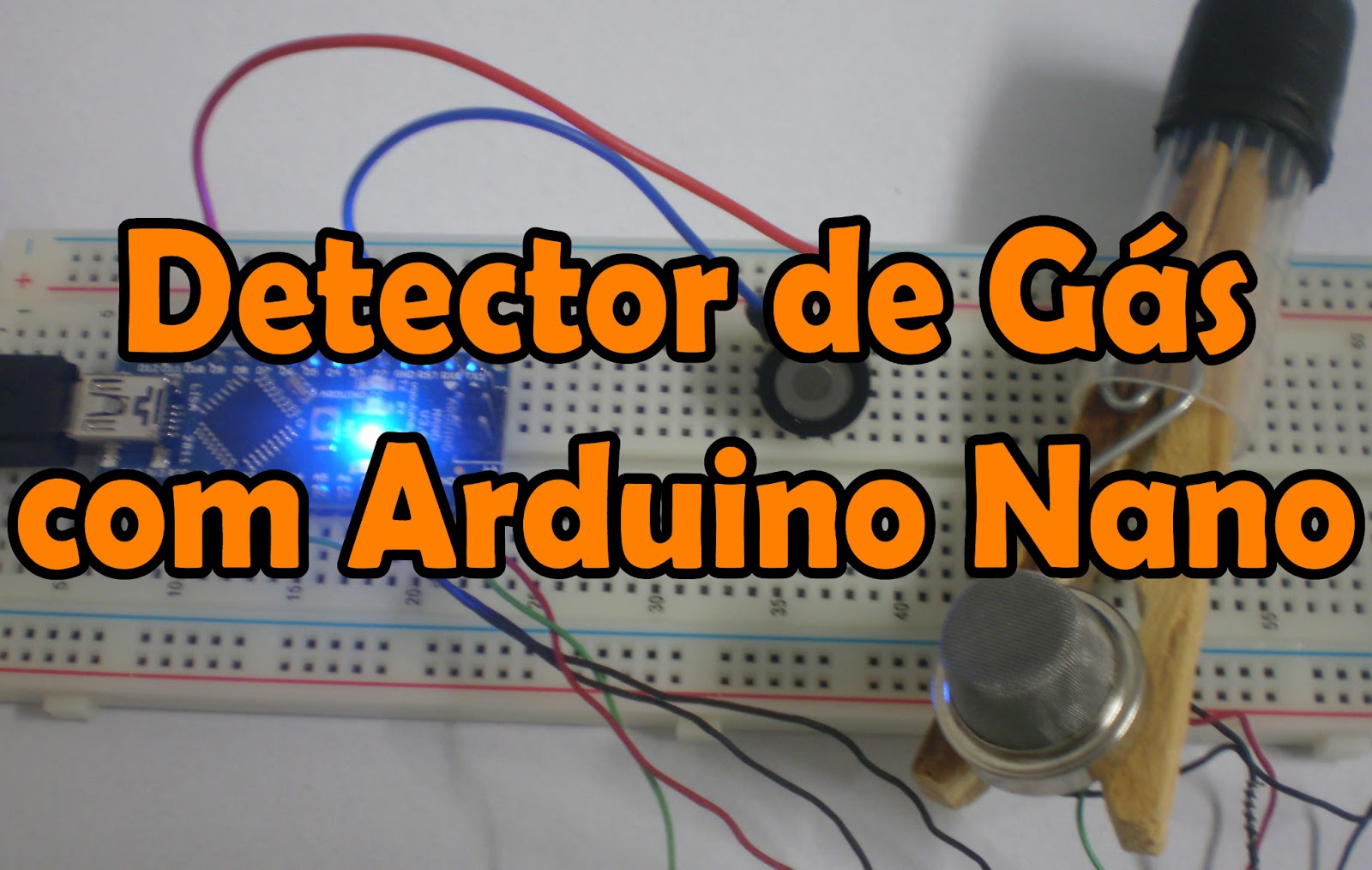

Tutorial de um simples e prático detector de gás usando Arduino e sensor de gás MQ-5. Confira!
Vídeo:
No vídeo o gás é colocado perto do sensor para facilitar a filmagem, mas o sensor pode ser calibrado para detectar a presença de gás em distâncias maiores. Confira seu manual, clique aqui!
Componentes do circuito:
1 - Arduino Nano
1 - Sensor MQ-5
1 - Protoboard
1 - Buzzer
1 - Resistor 10K
Neste link você encontra um kit com 9 sensores para detectar os mais variados tipos de gases. Confira, clique aqui!
Confira essa lista com com as melhores lojas no Aliexpress para quem gosta de eletrônica e encontre todos os componentes para fazer este e outros projetos.
Confira essa lista com com as melhores lojas no Aliexpress para quem gosta de eletrônica e encontre todos os componentes para fazer este e outros projetos.
Veja também uma lista com 20 sites da China para você comprar o sensores, arduinos e os demais componentes. Confira, clique aqui!
Pinagem do sensor:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEioRI5cs7qjZPOADmUl3186l3oHcfM65QN85qfUUOBZaOVSfrztQ7ah4vAbN759udNBP1grNm2n-PnpYUr9wRQXTdM5A6wkKe8zFK4t8vk6-1mb5Row7vX57EDsf8kRbdOir1apHrIphuQT/s1600/MQ5-Sensor.jpg)
Circuito sensor MQ-5:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgJPtKnlu_zSQteoHet-NdXYiZrxfVsw9zQ9Y9dhh3OB8tsTrXmgAOIzso1W56OF25oQhLSKN-suPPuQtMJuz1ibf4jHdKA3so9gLOAaucQ529539ZYievpLnRh3nAt-2_pegN1D5hL8LvH/s1600/circuito.png)
Circuito Buzzer:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg-_E6Ugi0-YZ7EgJxmQOsqhV0U6nd7vN1CeCM6seqft1XEDSrB65q7F5l7cjyi_ahYhGSeeLG5wC3MjSdd5M5wJPYwdsbyYgRFKfWCqZEaYmgjzDfXUu0plevO4klgpLqa7QOT1gaC-v95/s1600/buzzer.jpg)
Circuito Arduino Nano:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh35fnEEx3wud3SqBy03dXW3FLfzC1SdZsfof0AlECqqoMkuML_W-h9YirUCNOzDqTy8Mg6OsbPpHEv2Ur9blrpbKOKFpZNk0c4QoGk2bNOMcM3-fT_GsuFcC2URFjkqtrSqA8C4UYY8PwZ/s1600/Arduino-nano.jpg)
Código:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhfYpQQ72fTJHpjuScvLA-qo2A4pH2I6y-_OfrNEVlDnccGtaWwkMPTcxy7Vz8e7i-7d2L1l7ZuZ4j1g7LlA4C2aU1lfGPIty3r7XeLmazZHjifh0QJeWHVGjwT8eSPUbKKsWk1u6GG81PM/s1600/gas-sensor.png)
Clique aqui e faça o download do sketch Gás Sensor.
É isso galera! Siga a página Artilharia Digital e a página Engenharia Elétrica e Eletrônica no facebook. Até a próxima.
