Simples coração de LED com 555

Simples coração de LED com 555

Simples coração de LED feito com o circuito integrado 555. Ótima dica para o dia dos namorados ou datas especiais. Confira o vídeo e o esquema de montagem!

O 555 é um dos circuitos integrados mais utilizado em todo o mundo. O 555 pode ser utilizado em uma variedade de aplicações como temporizador ou oscilador. O 555 foi desenvolvido pelo engenheiro eletrônico Hans R. Camenzind na década de 70. Este componente continua em pleno uso, graças a sua simplicidade de uso, baixo preço e boa estabilidade. Ainda hoje, a Samsung Electronics fabrica mais de 1 bilhão de unidades anualmente.

O CI 555 é um dos mais populares e versáteis circuitos integrados já produzidos. É composto por 23 transistores, 2 diodos e 16 resistores num chip de silício em um encapsulamento duplo em linha (DIP) de 8 pinos.

Simples coração de LED com 555:


A construção do Coração de LED é muito simples, basta seguir o esquema disponibilizado a seguir!

Esquema de montagem:

Circuito - Coração de LED com 555

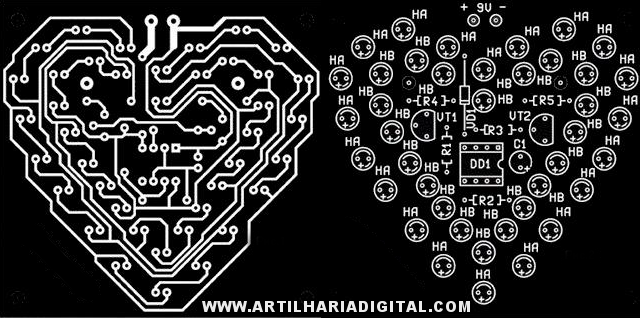

Esquema para Circuito Impresso:

Circuito impresso coração de led


Lista de componentes:

   R1- 20 kΩ.
   R2- 8,2 kΩ.
   R3- 1 kΩ.
   R4, R5- 22 Ω
   C1- 22 uF/16…50V
   VD1- 1N4148
   VT1- BС547 ou BС548
   VT2- BC327 ou ВС557
   DA1- NE555
   40 LEDS
   PCB 72х74 mm
   Bateria 9V

Os componentes da lista podem ser comprados nestes sites: As melhores lojas do Aliexpress para quem gosta de Eletrônica.
